Полный комплект электронных и механических деталей конструктора «ПротоС» предназначен для сборки научно-технологических моделей СМКА формата CubeSat. Поставляемая продукция функционально совместима между собой.

Набор включает:
1.Корпус 1Л (каркас и торцевые крышки с переменным центральным диаметром – 20, 40, 60, 80 мм) – 1 шт.
2. Солнечные панели тип А и тип Б – 1 шт.
3. Макетная плата солнечной панели тип А (торцевая) – 5 шт.
4. Макетная плата солнечной панели тип Б (боковая) – 5 шт.
5. Макетная плата служебных систем – 5 шт.
6. Актуатор – 1 уп.
7. Крепежная фурнитура – 1 уп.
8. Монтажные инструменты – 1 уп.
9. Интерфейсные переходники – 1 уп.
10. Интерфейсный кабель – 1 шт.
11. Флэш-накопитель с документацией и ПО – 1 шт.
12. Тубус для хранений – 1 шт.

Полный комплект электронных и механических деталей конструктора «ПротоС» предназначен для сборки научно-технологических моделей СМКА формата CubeSat. Поставляемая продукция функционально совместима между собой.

Набор включает:
1.Корпус 1Л (каркас и торцевые крышки с переменным центральным диаметром – 20, 40, 60, 80 мм) – 1 шт.
2. Солнечные панели тип А – 1 шт.
3. Макетная плата солнечной панели тип А (торцевая) – 5 шт.
4. Макетная плата солнечной панели тип Б (боковая) – 5 шт.
5. Макетная плата служебных систем – 5 шт.
6. Актуатор – 1 уп.
7. Крепежная фурнитура – 1 уп.
8. Монтажные инструменты – 1 уп.
9. Интерфейсные переходники – 1 уп.
10. Интерфейсный кабель – 1 шт.
11. Флэш-накопитель с документацией и ПО – 1 шт.
12. Тубус для хранений – 1 шт.

Полный комплект электронных и механических деталей конструктора «ПротоС» предназначен для сборки научно-технологических моделей СМКА формата CubeSat. Поставляемая продукция функционально совместима между собой.

Набор включает:
1.Корпус 1Л (каркас и торцевые крышки с переменным центральным диаметром – 20, 40, 60, 80 мм) – 1 шт.
2. Солнечные панели тип Б – 1 шт.
3. Макетная плата солнечной панели тип А (торцевая) – 5 шт.
4. Макетная плата солнечной панели тип Б (боковая) – 5 шт.
5. Макетная плата служебных систем – 5 шт.
6. Актуатор – 1 уп.
7. Крепежная фурнитура – 1 уп.
8. Монтажные инструменты – 1 уп.
9. Интерфейсные переходники – 1 уп.
10. Интерфейсный кабель – 1 шт.
11. Флэш-накопитель с документацией и ПО – 1 шт.
12. Тубус для хранений – 1 шт.

Солнечная панель тип А (торцевая) содержит:
– ФЭП на основе Si
– цифровой сенсор температуры
– цифровой инфракрасный сенсор
– цифровой сенсор освещенности
– цифровой вольтметр и амперметр
– навигационный GPS-трекер
– детектор Y-излучения
– каскад светодиодов индикации процессов
– микроконтроллер для опроса и управления
– интерфейс подключения USB-C

Солнечная панель тип Б (боковая) содержит:
– ФЭП на основе Si
– цифровой сенсор температуры
– цифровой инфракрасный сенсор
– цифровой сенсор освещенности
– цифровой МЭМС-датчик в виде 3х осевого гироскопа
– цифровой МЭМС-датчик в виде 3х осевого акселерометра
– цифровой МЭМС-датчик в виде 3х осевого магнитометра
– цифровой вольтметр и амперметр
– драйвер управления электро-магнитным контуром
– каскад светодиодов индикации процессов
– микроконтроллер для опроса и управления
– интерфейс подключения USB-C

Устройство представляет собой электро-магнитный контур в виде многослойной катушки для генерации управляемого поля, что позволяет формировать магнитный момент.

Пользователь может самостоятельно навить необходимое количество витков для получения требуемого поля.

Макетная плата содержит сетку отверстий с шагом 2.54 мм для прототипирования авторских технических решений с возможностью адаптировать к платформе «Синергия» при размещении внутри корпуса.

Материал: FR4 + иммерсионное золочение, толщина 2 мм.

Макетная плата содержит сетку отверстий с шагом 2.54 мм для прототипирования авторских технических решений с возможностью адаптировать к платформе «Синергия» при размещении снаружи корпуса.

Материал: FR4 + иммерсионное золочение, толщина 2 мм.

Макетная плата содержит сетку отверстий с шагом 2.54 мм для прототипирования авторских технических решений с возможностью адаптировать к платформе «Синергия» при размещении снаружи корпуса.

Материал: FR4 + иммерсионное золочение, толщина 2 мм.

Макетная плата содержит сетку отверстий с шагом 2.54 мм для прототипирования авторских технических решений с возможностью адаптировать и подключить к платформе «Синергия» разрабатываемое изделие (внутри).

Материал: FR4 + иммерсионное золочение, толщина 2 мм.
Интерфейс: USB-C.

Макетная плата содержит сетку отверстий с шагом 2.54 мм для прототипирования авторских технических решений с возможностью адаптировать и подключить к платформе «Синергия» разрабатываемое изделие (снаружи).

Материал: FR4 + иммерсионное золочение, толщина 2 мм.
Интерфейс: USB-C.

Макетная плата содержит сетку отверстий с шагом 2.54 мм для прототипирования авторских технических решений с возможностью адаптировать и подключить к платформе «Синергия» разрабатываемое изделие (снаружи).

Материал: FR4 + иммерсионное золочение, толщина 2 мм.
Интерфейс: USB-C.

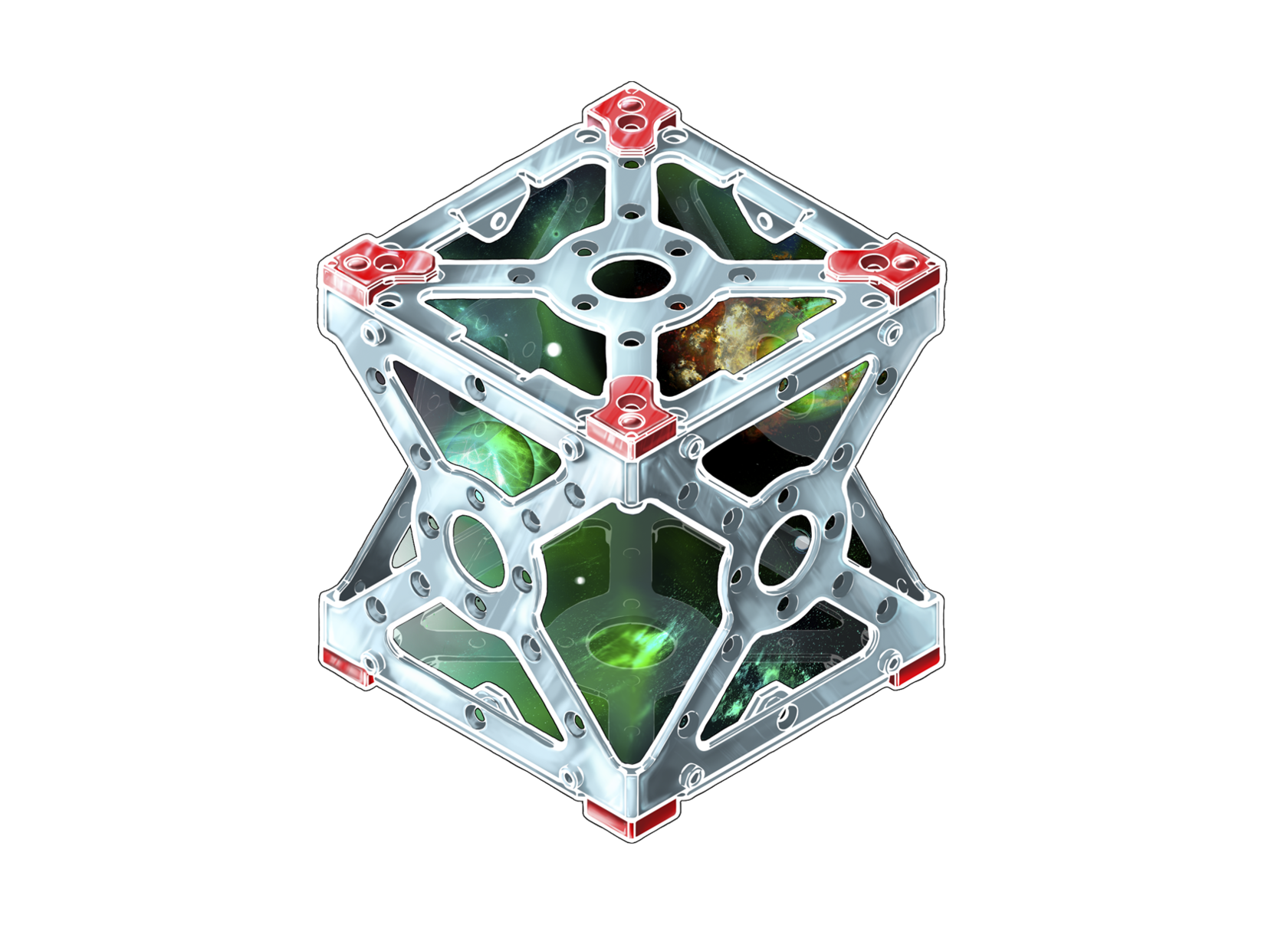

Корпус 1Л:
– алюминиевая конструкция с сеткой крепежных отверстий под М2
– материал EN-AW6060/АД31Т1
– покрытие поверхности Ан.Окс.цвет/Хим.Н6/ TiO/RAL
– взаимозаменяемые крышки с центральным диаметром 20, 40, 60, 80 мv и сеткой крепежных отверстий под М2
– габариты 100х100х100 мм
– сборность-разборность элементов корпуса
– параллельность и перпендикулярность плоскостей

Каркас 1Л:
– алюминиевая конструкция с сеткой крепежных отверстий под М2
– материал EN-AW6060/АД31Т1
– покрытие поверхности Ан.Окс.цвет/Хим.Н6/ TiO/RAL
– габариты 100х100х100 мм
– сборность-разборность с элементами корпуса
– параллельность и перпендикулярность плоскостей

Крышка торцевая 1Л:
– алюминиевая конструкция с сеткой крепежных отверстий под М2
– материал EN-AW6060/АД31Т1
– покрытие поверхности Ан.Окс.цвет/Хим.Н6/ TiO/RAL
– габариты 100х100х2 мм
– сборность-разборность с элементами корпуса
– параллельность и перпендикулярность плоскостей

Входят следующие детали:
– винт М3 (потай, плоский)
– винт М2 (потай, плоский)
– стойка М3
– стойка М3
– стойка М2
– шлиц: крестообразный, прямой, внутренний шестигранник
– материал: алюминий, титан, латунь, фторопласт
– покрытие: Ан.Окс.цвет/Хим.Н6/ TiO

Входят следующие детали:
– винт М3 (потай, плоский)
– винт М2 (потай, плоский)
– стойка М3
– стойка М3
– стойка М2
– шлиц: крестообразный, прямой, внутренний шестигранник
– материал: алюминий, титан, латунь, фторопласт
– покрытие: Ан.Окс.цвет/Хим.Н6/ TiO

Входят следующие детали:
– винт М3 (потай, плоский)
– винт М2 (потай, плоский)
– стойка М3
– стойка М3
– стойка М2
– шлиц: крестообразный, прямой, внутренний шестигранник
– материал: алюминий, титан, латунь, фторопласт
– покрытие: Ан.Окс.цвет/Хим.Н6/ TiO

Набор монтажных инструментов включает:
– шестигранная насадка T2, T3, T4, T5, T6, T7, T8, T9, T10, T15
– насадка Phillips PH0000, PH000, PH00, PH0, PH1
– прямая насадка 1.0, 1.5, 2.0, 3.0
– насада Pentacle 0.8, 1.2
– треугольная насадка 2.3
– рукоятка
– чехол

Входят следующие детали:
– вилка pinhead 2.54 цветная
– вилка USB-C
– гнездо USB-C

Входят следующие детали:
– кабель USB-C только питание
– кабель USB-C на 24 пина

Программное обеспечение представляет собой утилиту под семейство ОС Windows для работы с электронными компонентами конструктора, а именно:
– проводить опрос сенсоров и датчиков
– конфигурировать снимаемые показатели с сенсоров и датчиков
– настраивать работу микроконтроллера
– настраивать работу интерфейсов передачи данных CAN, I2C
